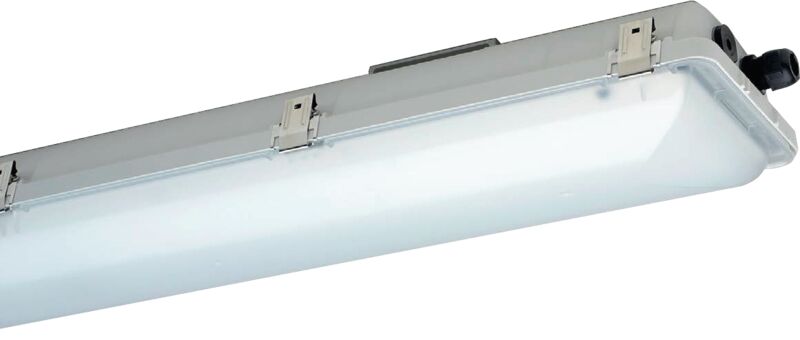

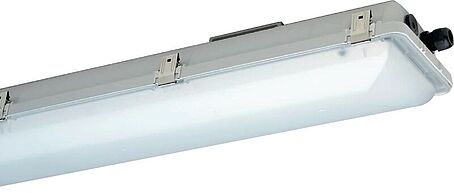

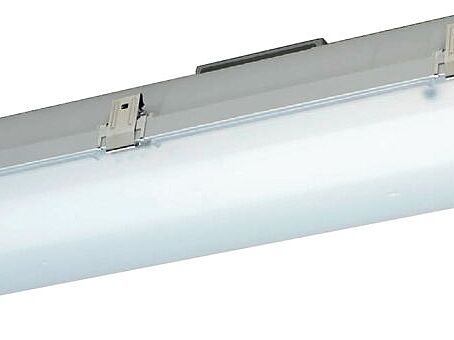

SCHUCH EX-LED Notleuchte Ex-Zone 1/21 e864F12L42/1/1,6
Ex-geschützte LED-Notleuchte ExeLed 1 N, geeignet für Zone 1/21. Gehäuse aus glasfaserverstärktem Polyester, gespritzte PC-Abschlusswanne satiniert zur Blendungsbegrenzung, Edelstahlklammern und Sicherheitsverschlüsse, Silikondichtung. Aluminiumreflektor (lackiert) mit vergossenen LED-Modulen, zum Berührungsschutz in Abschlusswanne eingerastet (Sandwich-Bauweise), komplett abhängbar. LED-Liniearmodule ca. 6.500K, Ra typisch 80, L70B10 > 100.000Std., L80B50 > 100.000Std.bei max. Umgebungstemperatur. Einsetzbar von -30°C bis +55°C. Eingebaute NiCd-Batterie mit elektronischem Ladesystem, automatischer Selbstüberwachung mit optischer Anzeige der Prüfergebnisse, Tiefentladeschutz, Dauer- oder Bereitschaftsschaltung, Brenndauer 1Std. Schutzart IP66, Schutzklasse I. Explosionsschutz II 2 G Ex eb mb op is q IIC T4 Gb (Zone 1) bzw. II 2 D Ex op is tb IIIC T80°C Db. Leuchtenlichtstrom 4.520lm, Notbetrieb 700lm, Systtemleistung 35W, Energieeffizienzklasse A++.
Ex-geschützte LED-Notleuchte ExeLED 1 N für Ex-Zone 1/21 Baureihe e864
Ex-geschützte LED-Notleuchte ExeLed 1 N, geeignet für Zone 1/21. Gehäuse aus glasfaserverstärktem Polyester, gespritzte PC-Abschlusswanne satiniert zur Blendungsbegrenzung, Edelstahlklammern und Sicherheitsverschlüsse, Silikondichtung. Aluminiumreflektor (lackiert) mit vergossenen LED-Modulen, zum Berührungsschutz in Abschlusswanne eingerastet (Sandwich-Bauweise), komplett abhängbar. LED-Liniearmodule ca. 6.500K, Ra typisch 80, L70B10 > 100.000Std., L80B50 > 100.000Std.bei max. Umgebungstemperatur. Einsetzbar von -30°C bis +55°C. Eingebaute NiCd-Batterie mit elektronischem Ladesystem, automatischer Selbstüberwachung mit optischer Anzeige der Prüfergebnisse, Tiefentladeschutz, Dauer- oder Bereitschaftsschaltung, Brenndauer 1Std. Schutzart IP66, Schutzklasse I. Explosionsschutz II 2 G Ex eb mb op is q IIC T4 Gb (Zone 1) bzw. II 2 D Ex op is tb IIIC T80°C Db. Leuchtenlichtstrom 4.520lm, Notbetrieb 700lm, Systtemleistung 35W, Energieeffizienzklasse A++.
- Explosionsgefährdete Bereiche der Zonen 1/2 (Gas) und 21/22 (Staub)
- Gehäuse: glasfaserverstärktes Polyester (Länge: 1375 mm), mit separatem Batteriekasten
- Abschlusswanne: gespritztes Polycarbonatglas, satiniert (F) oder klar, Silikondichtung
- Verschluss: Edelstahlklammern (KE), zwei davon mit Schraubendreher zu öffnende Sicherheitsverschlüsse (KES)
- Anschluss:4-polig, max. Klemmbereich 4 mm²
- Kabeleinführung: 2 x M25 x 1,5 an der Stirnseite der Leuchte (2 Verschraubungen, davon 1 x mit Verschlussstopfen)
- Gebrauchslage: nach unten bzw. vorne strahlend
- LED Linearmodule ca. 6500 K
- EVG mit integrierter Notlichtelektronik
- EG-Baumusterprüfbescheinigung: IBExU 17 ATEX 1026
- Weitere Zulassungen: IECEx IBE 17.0016
- Zündschutzart: eb
- Explosionsschutz: II 2 G Ex db eb [ib] mb q IIC T4 Gb (Zone 1) II 2 D Ex tb IIIC T80°C Db (Zone 21)
| Montageart | Aufbau |
| Type | e864F 12L42/1/1,6 |
| Einspeisung | dezentral |
| Überwachungseinrichtung | automatischer Selbsttest |
| Leuchtmittel | LED nicht austauschbar |
| Mit Leuchtmittel | Ja |
| Werkstoff des Gehäuses | Kunststoff |
| Spannungsart | AC |
| Nennspannung | 220.0 V |
| Betriebsgerät | LED-Betriebsgerät stromgesteuert |
| Geeignet für Kennzeichnungsart | ohne |
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 | A |
| Schutzart (IP) | IP66 |
| Schutzklasse | I |
| Für Ex-Zone Gas | 1, 2 |
| Für Ex-Zone Staub | 21, 22 |
| Leistung | 29 W |
| Lichtstrom | 4360 lm |
| Lichtstrom bei Notbetrieb | 750 lm |
| Lichtfarbe | weiß |
| Farbtemperatur | 6500.0 K |
| Breite | 221 mm |
| Höhe/Tiefe | 114 mm |
| Brenndauer | 1 h |
| Länge | 1,375 mm |
| Tmax | 55 °C |
