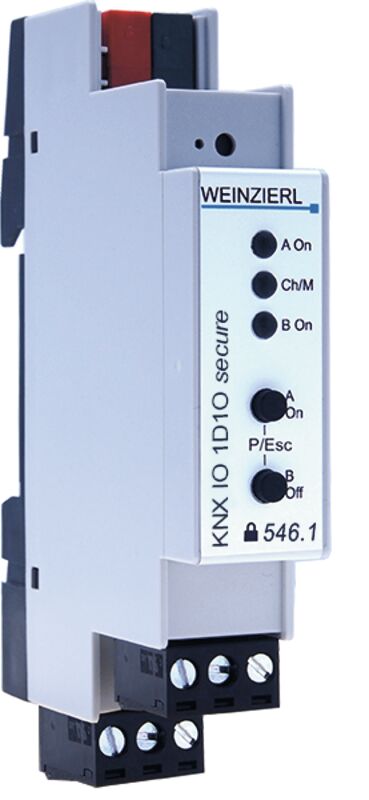

WEINZIERL KNX Steuereinheit 1fach mit Schaltaktor 1fach REG
Der KNX IO 546.1 secure (1D1O) ist ein kompakter kombinierter Dimm-/Schaltaktor mit 1 Dimmer für den Anschluss von elektronischen Vorschaltgeräten (EVG) mit einer 0/1-10V Schnittstelle und 1 bistabilem Relais-Ausgang. Der Dimmaktor kann für mehrere EVGs z.B. für LED-Panels oder -Stripes benutzt werden. Jede Konfiguration erlaubt die Steuerung durch Schalttelegramme, relatives Dimmen und Dimmwert. Außerdem sind mehrere Komfortfunktionen integriert, darunter Szenen, Automatik, Schlummerfunktion oder Treppenlicht. Das Gerät unterstützt optional KNX Security. Der Schaltaktor bietet Funktionen für universelle Ausgänge einschließlich Szenenschaltungen, Ein- und Ausschalt-verzögerung, Treppenlichtschaltung und die Ansteuerung von Heizungsventilen (PWM für thermische Stellantriebe). Zwei Taster und drei LEDs ermöglichen eine lokale Bedienung und eine Visualisierung des Gerätezustands. Zusätzlich zu den Ausgangskanälen enthält das Gerät 16 unabhängige Logik- oder Zeitfunktionen.
KNX 1-10 V Dimmaktor 1-fach und Schaltaktor 1-fach
Der KNX IO 546.1 secure (1D1O) ist ein kompakter kombinierter Dimm-/Schaltaktor mit 1 Dimmer für den Anschluss von elektronischen Vorschaltgeräten (EVG) mit einer 0/1-10V Schnittstelle und 1 bistabilem Relais-Ausgang. Der Dimmaktor kann für mehrere EVGs z.B. für LED-Panels oder -Stripes benutzt werden. Jede Konfiguration erlaubt die Steuerung durch Schalttelegramme, relatives Dimmen und Dimmwert. Außerdem sind mehrere Komfortfunktionen integriert, darunter Szenen, Automatik, Schlummerfunktion oder Treppenlicht. Das Gerät unterstützt optional KNX Security. Der Schaltaktor bietet Funktionen für universelle Ausgänge einschließlich Szenenschaltungen, Ein- und Ausschalt-verzögerung, Treppenlichtschaltung und die Ansteuerung von Heizungsventilen (PWM für thermische Stellantriebe). Zwei Taster und drei LEDs ermöglichen eine lokale Bedienung und eine Visualisierung des Gerätezustands. Zusätzlich zu den Ausgangskanälen enthält das Gerät 16 unabhängige Logik- oder Zeitfunktionen.
- Ausgang für 0 / 1 - 10 V DC / max. 50 mA
- Szenen, Sequenzer, Treppenhausfunktion, einstellbare Dimmkurve
- Relais 250 V AC / 10 A, bistabil
- integrierte Logik- und Zeitfunktionen
- auch geeignet für 0 - 10 V DC Stellantriebe (Ventile)
- Anschlüsse: KNX, steckbare Schraubklemmen für IO
- Unterstützt optional KNX Security
- Bauform: REG; 1 TE
| Bussystem KNX | Ja |
| Ausführung | Dimmaktor |
| Montageart | REG |
| Breite in Teilungseinheiten | 1 |
| Mit Busankopplung | Ja |
| Vor Ort-/Handbedienung | Ja |
| Mit LED-Anzeige | Ja |
| Schutzart (IP) | IP20 |
