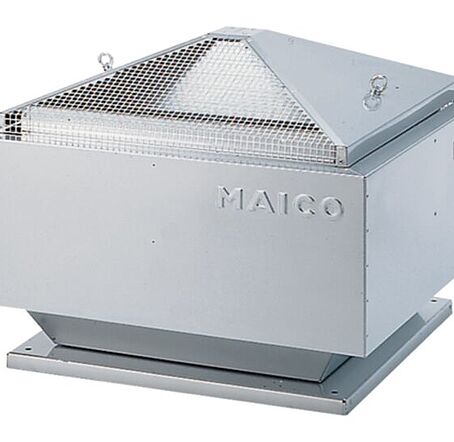

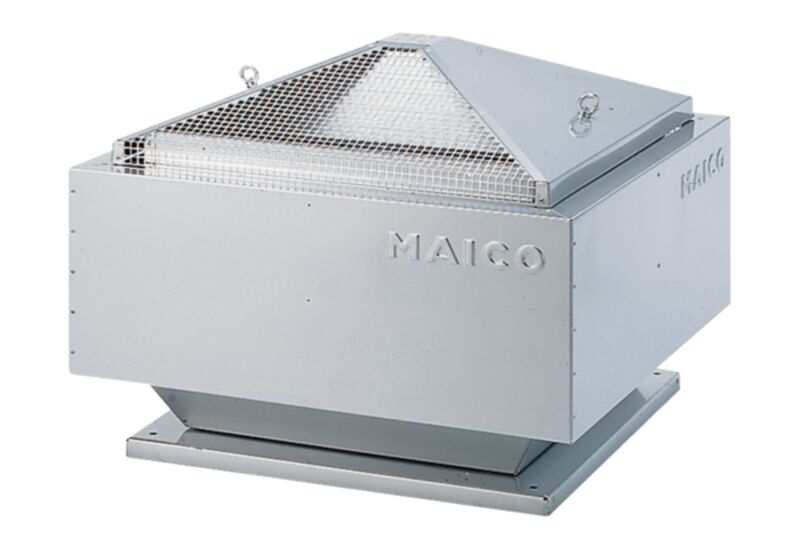

MAICO Radial-Dachventilator MDR 22 EC DN 220
Standardausführung: Intelligente Steuerungsmöglichkeiten über 0-10 V, PWM oder Modbus, Externes EIN/AUS-Schalten möglich, Status Reparaturschalter Potentialfreier Kontakt (bis 230 V/2A belastbar), Störmeldung Motor Potentialfreier Kontakt (bis 230 V/2A belastbar), Formschönes Gehäuse aus verzinktem Stahlblech, Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß EN ISO 13857, Abdeckung für Reinigungsarbeiten leicht abnehmbar, Automatische Störmeldung, Integrierter Reparaturschalter, Schutzart IP55, Stabile Transportösen ermöglichen einen Transport per Kran, Entspricht der DIN EN 60204-1 und DIN EN 60335-1, Regelung: Intelligente Steuerungsmöglichkeiten über Modbus, 0-10 V, PWM oder Drucksteuerung, Ausgabe von Störmeldungen, Drucksensor im Ventilatorgehäuse der PG-Varianten betriebsbereit eingebaut. Motor und Flügelrad: EC-Motor, 230 V, 50 Hz, oder 400 V 50 Hz, Überlastungsschutz serienmäßig, Keine Maßnahmen zum Motorschutz notwendig, Elektrischer Anschluss: Gemeinsamer Netzanschluss (230 V, 50 Hz od. 400 V, 50 Hz) für Ventilator und Regelung, Netzanschlüsse jeweils 3 x 1,5 mm2 (oder 7x 1,5 mm 3) vom Typ NYM-J, Steuerleitung ab 0,5mm2, Anschlussklemmen für Drehzahlsteuerung mittels 0-10 V, PWM oder Potentiometer, Anschlussklemme für Status-Drehzahl-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC), Anschlussklemme für Modbus-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC), Anschlussklemme für StörmeldungenArtikel: MDR 22 EC, Fördervolumen: 2440 m3/h, FördervolumenNenn: 1390 m3/h, Druck pfs, Nenn: 520 Pa, Drehzahl nNenn: 2860 1/min, Laufradtyp: radial, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 407 W, INenn: 1,79 A, IMax: 1,9 A, Schutzart: IP 55, Wärmeklasse: F, Polumschaltbar: nein, Einbauort: Dach, Einbaulage: senkrecht, Gewicht: 25,664 kg, Gewicht mit Verpackung: 28,15 kg, Schwenkbar: nein, Nennweite: 224 mm, Breite: 550 mm, Höhe: 437 mm, Tiefe: 550 mm, Breite mit Verpackung: 590 mm, Höhe mit Verpackung: 460 mm, Tiefe mit Verpackung: 590 mm, Fördermitteltemperatur bei IMax: -25 °C bis 60 °C, Temperaturklasse: F, Gesamteffizienz e: 49,3 %, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233, PBEP / FördervolumenBEP / Pfs, BEP: 0,407 kW / 1390 m3/h / 520 Pa, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, SchallleistungspegelLWA5: 79 dB
