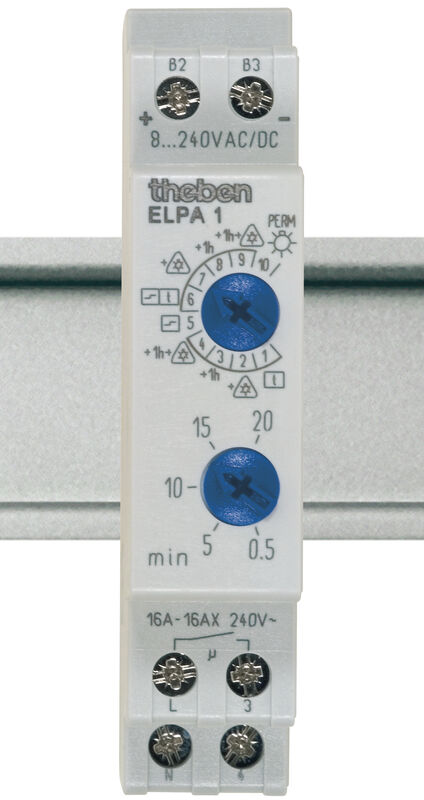

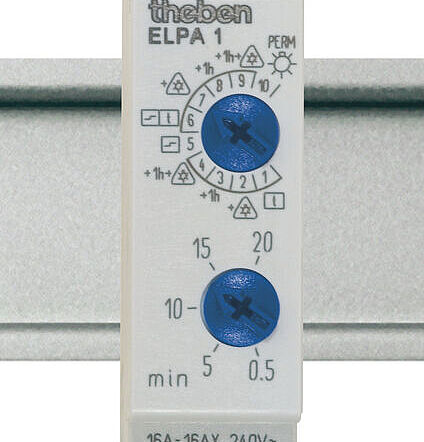

THEBEN ELPA 1 Treppenhausautomat elektr.,10 Funktionen + Multispannungsei
Reiheneinbau-Treppenlicht - Zeitschalter mit 10 Funktionen, Breite 17,5 mm, Zeitbereich 0,5 - 20 Min. nachschaltbar, Ausschalt-Vorwarner (DIN 18015-2), Langzeitbereich 60 Min., 3 - und 4 Leiter - Anschluss, Tastereingang bis max. 150mA Glimmlampenlast mit elektronischem Überlastschutz, zusätzlicher Tastereingang galvanisch getrennt für Sprechanlagen AC/DC 8...240 V, 16(16)A/230 V~, LED Anzeige.

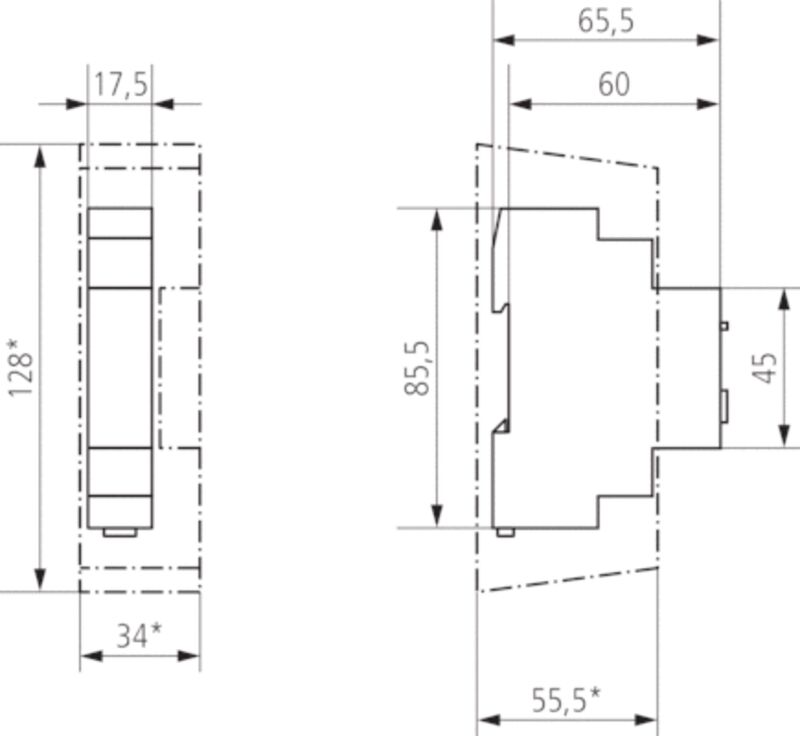

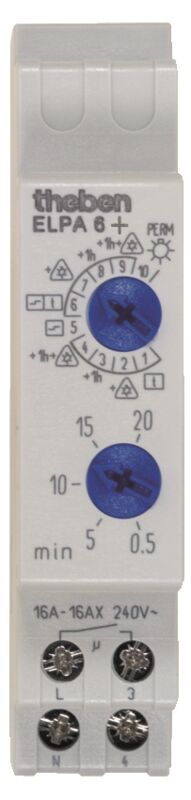

ELPA 1, 6 & 6 plus Treppenlicht-Zeitschalter elektronisch
Reiheneinbau-Treppenlicht - Zeitschalter mit 10 Funktionen, Breite 17,5 mm, Zeitbereich 0,5 - 20 Min. nachschaltbar, Ausschalt-Vorwarner (DIN 18015-2), Langzeitbereich 60 Min., 3 - und 4 Leiter - Anschluss, Tastereingang bis max. 150mA Glimmlampenlast mit elektronischem Überlastschutz, zusätzlicher Tastereingang galvanisch getrennt für Sprechanlagen AC/DC 8...240 V, 16(16)A/230 V~, LED Anzeige.
- hohe Ganggenauigkeit
- Tastereingang mit elektronischem Überlastschutz
- automatische 3- oder 4-Leitererkennung (4-Leiter mit Anschluss für Bodenbeleuchtung, 3-Leiter für Neuanlagen nicht mehr erlaubt)
- Nulldurchgangsschaltung zur Schonung von Relais-Kontakt und Leuchtmittel, d.h. dieLebensdauer des Leuchtmittels wird verlängert
- Multifunktionsgerät mit 10 wählbaren Funktionen, einstellbar an der Gerätefront
- Zusätzlicher Multispannungseingang galvanisch getrennt für AC/DC 8 - 240V (nur ELPA 1)
- Ausschaltvorwarnung (zweimaliges Doppelblinken) gemäß DIN 18015-2 zur Vermeidung von plötzlicher Dunkelheit
- Langzeitfunktion über langen Taster-Druckaktivierbar
- sofort nachschaltbar (Treppenlichtschalter) der vorzeitig abschaltbar (Stromstoßschalter mit Rückfallverzögerung)
- Stromstoßschalter und Dauerlicht
- Verlängerter Blinkimpuls bei Ausschaltvorwarnung speziell für LED-Leuchten (ELPA 6 plus)
- Stand-by Leistung 0,9 W
- Glüh-/Halogenlampenlast 3600 W
- LED-Lampe < 2 W: 55 W - 2 - 8 W: max. 600 W
- Schaltleistung: 16 A
- Schutzart/Schutzklasse: IP20/II
| Funktion | elektronisch mit Multifunktion |
| Type | ELPA 1 |
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 1 |

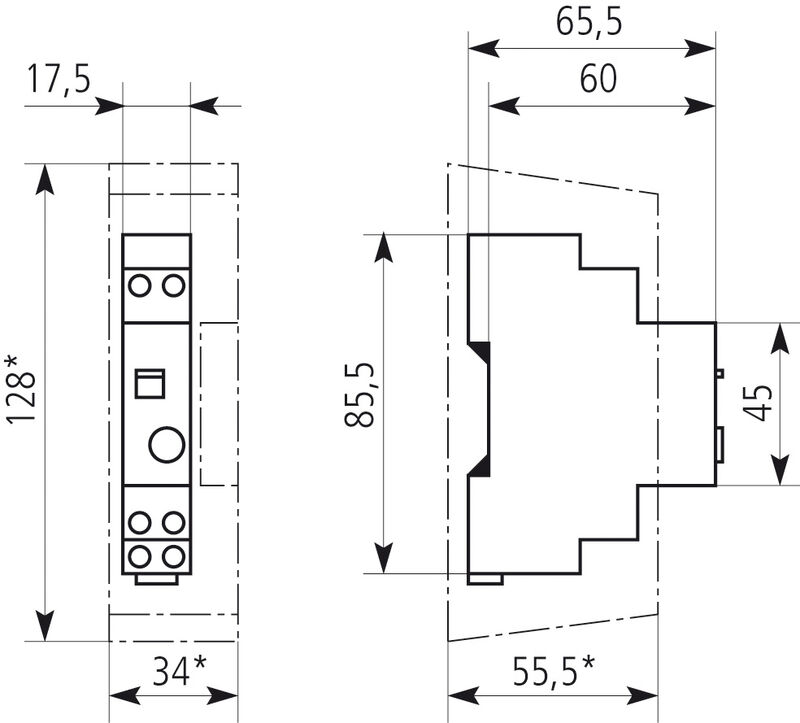

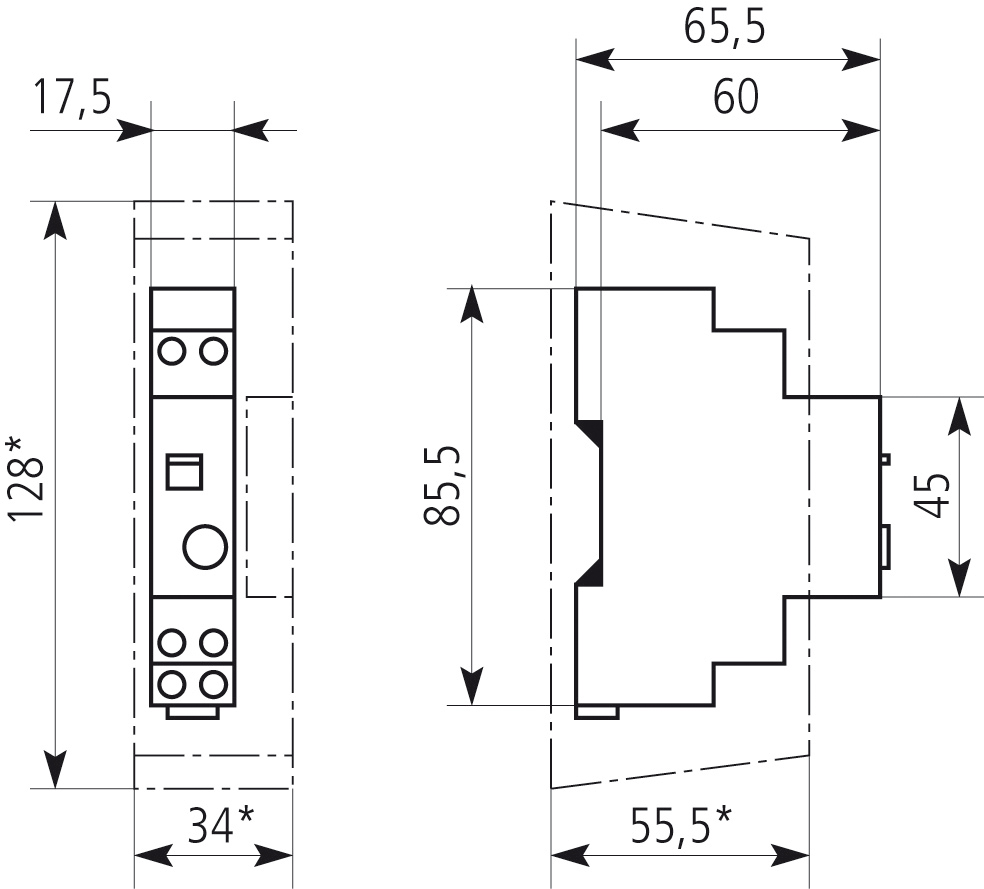

| Einbautiefe | 60.0 mm |
| Anzahl der Kontakte als Schließer | 1 |
| Steuerspannung 1 | 220.0 V |
| Steuerspannungsart 1 | AC |
| Frequenz der Steuerspannung 1 | 50.0 Hz |
| Steuerspannung 2 | 8.0 V |
| Steuerspannungsart 2 | AC/DC |
| Frequenz der Steuerspannung 2 | 50.0 Hz |
| Bemessungsschaltstrom | 16 A |
| Max. Schaltstrom (cos phi = 0,6) | 16 A |
| Rückfallverzögerung | 0.5 min |
| Taster Glimmlampenstrom | 150 mA |
| Schaltungsart | 3- und 4-Leiter-Schaltung |
| Ausschaltvorwarnung | flackern |
| Stromstoßfunktion wählbar | Ja |
| Nachschaltung | nachschaltbar + Dauerlicht + Zeitverlängerung |
| Versorgungsspannung | 220.0 V |
| Spannungsart der Versorgungsspannung | AC |
| Max. Glühlampenlast | 3.6 W |
| Max. Leuchtstofflampenlast | 3.6 V·A |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 3.6 V·A |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 1.2 V·A |
