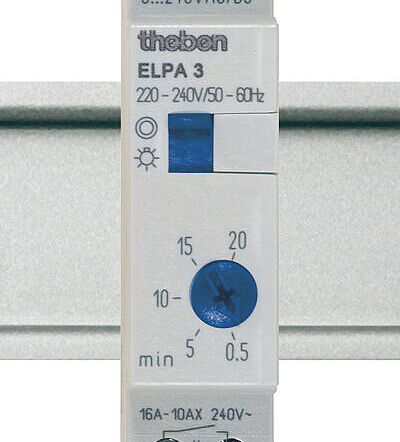

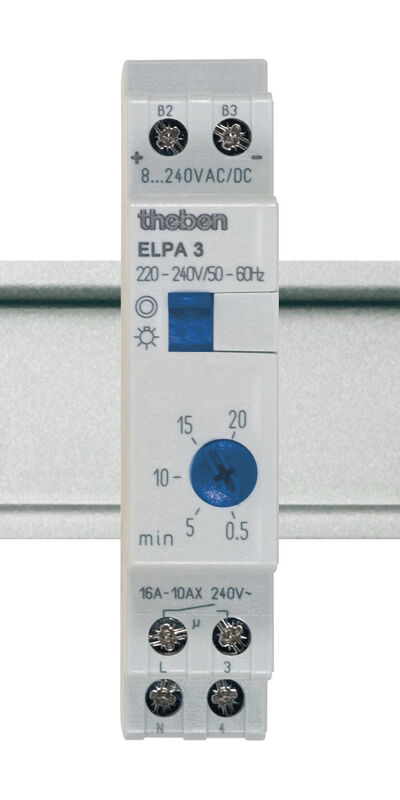

THEBEN El.Treppenlichtzeitschalter m.Multispannungseingang ELPA3-2
Reiheneinbau-Treppenlicht - Zeitschalter, Breite 17,5 mm, Zeitbereich 0,5 - 20 Reiheneinbau - Treppenlicht - Zeitschalter, elektronisch, Breite 17,5 mm, Zeitbereich 0,5 - 20 Min, nachschaltbar, 3- und 4 Leiter - Anschluss. Tastereingang bis max. 150 mA , Glimmlampenlast mit elektronischem Überlastschutz. Zusätzlicher Tastereingang galvanisch getrennt für Sprechanlagen AC/DC 8...240 V, 1 Schließer 16A/230V~.

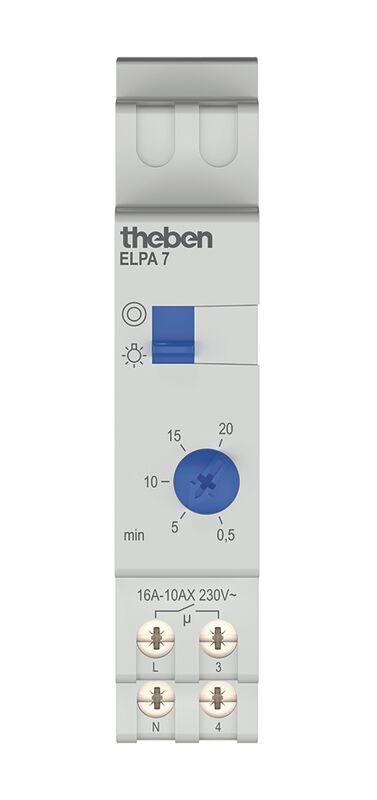

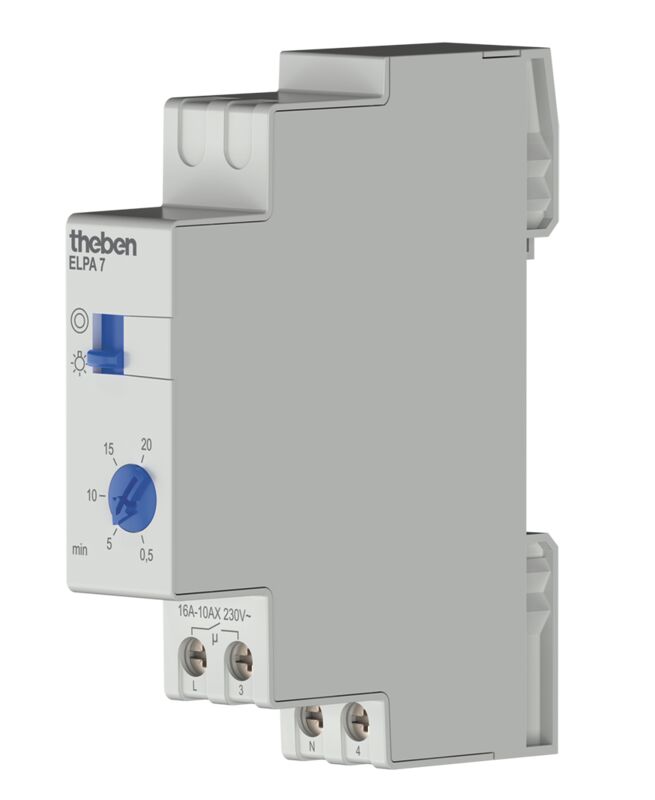

ELPA 3 & 7 Treppenlicht-Zeitschalter elektronisch
Reiheneinbau-Treppenlicht - Zeitschalter, Breite 17,5 mm, Zeitbereich 0,5 - 20 Reiheneinbau - Treppenlicht - Zeitschalter, elektronisch, Breite 17,5 mm, Zeitbereich 0,5 - 20 Min, nachschaltbar, 3- und 4 Leiter - Anschluss. Tastereingang bis max. 150 mA , Glimmlampenlast mit elektronischem Überlastschutz. Zusätzlicher Tastereingang galvanisch getrennt für Sprechanlagen AC/DC 8...240 V, 1 Schließer 16A/230V~.
- hohe Ganggenauigkeit
- Tastereingang mit elektronischem Überlastschutz
- automatische 3- oder 4-Leitererkennung (4-Leiter mit Anschluss für Bodenbeleuchtung, 3-Leiter für Neuanlagen nicht mehr erlaubt)
- Nulldurchgangsschaltung zur Schonung von Relais-Kontakt und Leuchtmittel, d.h. dieLebensdauer des Leuchtmittels wird verlängert (nur ELPA 7)
- Zusätzlicher Multispannungseingang galvanisch getrennt für AC/DC 8 - 240V (nur ELPA 3)
- Ausschaltvorwarnung (zweimaliges Doppelblinken) gemäß DIN 18015-2 zur Vermeidung von plötzlicher Dunkelheit (nur ELPA 7)
- Langzeitfunktion über langen Taster-Druckaktivierbar
- sofort nachschaltbar (Treppenlichtschalter) der vorzeitig abschaltbar (Stromstoßschalter mit Rückfallverzögerung)
- Dauerlicht über Kippschalter
- Stand-by Leistung 0,7 W (ELPA 3) - 0,3 W (ELPA 7)
- Glüh-/Halogenlampenlast 2300 W (ELPA 3) - 2600 W (ELPA 7)
- LED-Lampe < 2 W: 55 W (20 W ELPA 3); 2 - 8 W: max. 600 W (180 W ELPA 3)
- Schaltleistung: 10 A
- Schutzart/Schutzklasse: IP20/II
| Funktion | elektronisch |
| Type | ELPA 3 |
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 1 |

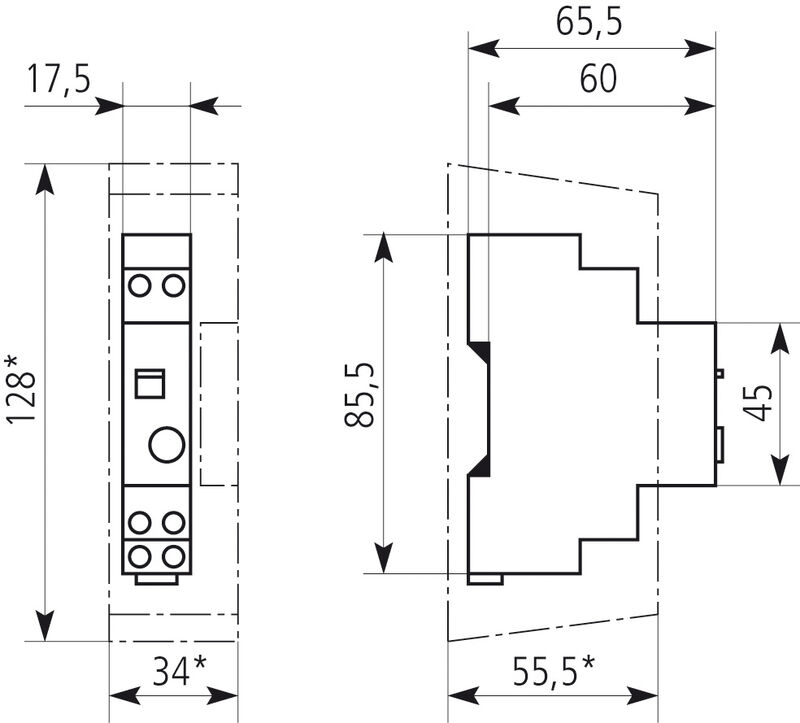

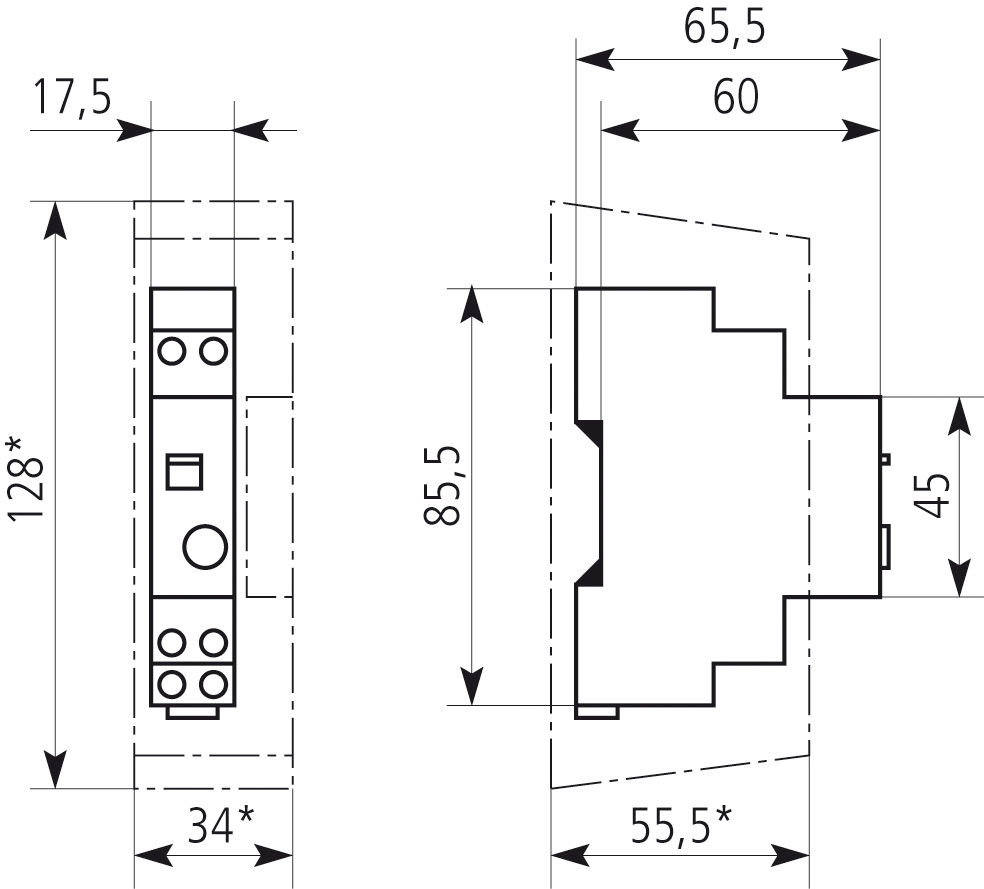

| Einbautiefe | 60.0 mm |
| Anzahl der Kontakte als Schließer | 1 |
| Steuerspannung 1 | 220.0 V |
| Steuerspannungsart 1 | AC |
| Frequenz der Steuerspannung 1 | 50.0 Hz |
| Steuerspannung 2 | 8.0 V |
| Steuerspannungsart 2 | AC/DC |
| Bemessungsschaltstrom | 10 A |
| Max. Schaltstrom (cos phi = 0,6) | 10 A |
| Rückfallverzögerung | 0.5 min |
| Taster Glimmlampenstrom | 150 mA |
| Schaltungsart | 3- und 4-Leiter-Schaltung |
| Ausschaltvorwarnung | ohne |
| Stromstoßfunktion wählbar | Nein |
| Nachschaltung | nachschaltbar |
| Versorgungsspannung | 220.0 V |
| Spannungsart der Versorgungsspannung | AC |
| Max. Glühlampenlast | 2.3 W |
| Max. Leuchtstofflampenlast | 2.3 V·A |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 2.3 V·A |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 400 V·A |
