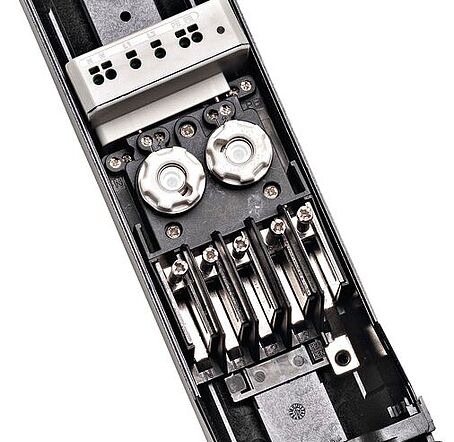

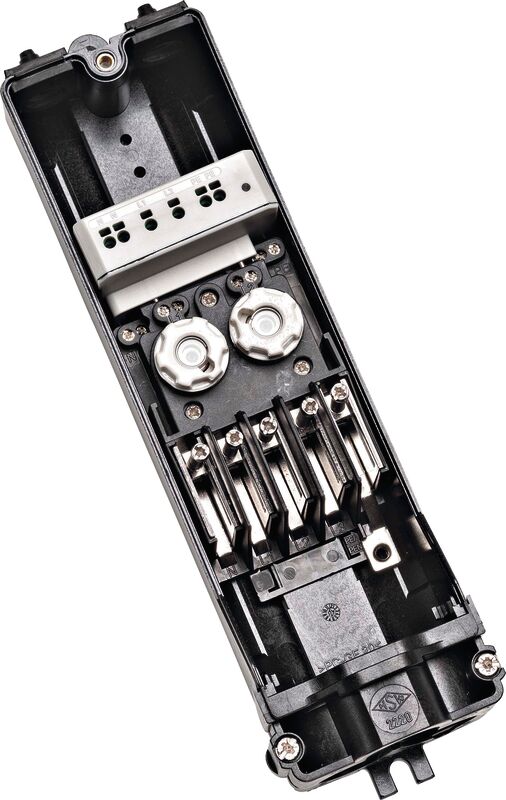

Erdkabel-Übergangskasten HSW 2220 2xDO1 (E14) 6A, mit Übersp.Schutz

Art. Nr.: ST353/5
Lagerware

HSW 2220

VDE-Überspannungsschutz-HSW 7010

-nach DIN VDE 0660 Teil 505 und DIN

43628

-Schutzart IP 54, Schutzklasse II

-5-polige Ausführung (N, L1, L2, L3, PE)

-inkl. 2 x Schraubkappen E 14 (D01)

-inkl. 2 x Passhülse 6 A, inkl. 2 x

Schmelzeinsatz 6 A, vorbestückt

-inkl. Kabeleingangsdichtung Nr.

70009/70010

-inkl. Kabelabgangsdichtung Nr. 64058

-inkl. 2 x Mastbefestigungsschrauben M 6

x 12

-komplette Durchgangsverdrahtung

-inkl. Erdungslitze 10 mm², 400 mm lang

mit unverlierbarer Schraube M 8

-inkl. HSW-Überspannungsschutz 7010

(2-phasig, Typ 2+3)

L x B x H: 290 mm x 84 mm x 72 mm

(Mast-Innendurchmesser 89 mm)

T 3-4 und T-2-3

Auswahlmöglichkeiten
Artikelnummer Bezeichnung Ausführung
ST353/5 HSW 2200 2 Sicherungen D 01/ E 14 + Überspannungsschutz
Auf die Merkliste datenblatt

Erdkabel-Übergangskasten HSW 2200 mit Überspannungsschutz
HSW 2220

VDE-Überspannungsschutz-HSW 7010

-nach DIN VDE 0660 Teil 505 und DIN

43628

-Schutzart IP 54, Schutzklasse II

-5-polige Ausführung (N, L1, L2, L3, PE)

-inkl. 2 x Schraubkappen E 14 (D01)

-inkl. 2 x Passhülse 6 A, inkl. 2 x

Schmelzeinsatz 6 A, vorbestückt

-inkl. Kabeleingangsdichtung Nr.

70009/70010

-inkl. Kabelabgangsdichtung Nr. 64058

-inkl. 2 x Mastbefestigungsschrauben M 6

x 12

-komplette Durchgangsverdrahtung

-inkl. Erdungslitze 10 mm², 400 mm lang

mit unverlierbarer Schraube M 8

-inkl. HSW-Überspannungsschutz 7010

(2-phasig, Typ 2+3)

L x B x H: 290 mm x 84 mm x 72 mm

(Mast-Innendurchmesser 89 mm)

T 3-4 und T-2-3

  • Grundkörper aus PA, Deckel aus PC, für Lichtmaste ab 89 mm Innendurchmesser
  • sichere Klemmtechnik für 1-3 Kabel 5 x 16 mm²
  • inkl. HSW-Überspannungsschutz 7010 2-phasig, Typ 2+3 und Sicherung 2 x D01 6A
  • Kabeleinführung für 1, 2 bzw. 3 Kabel mit ausbrechbaren Dichtungsringen
  • Schutzart IP54 / Schutzklasse II
  • 5-polige Ausführung (N, L1, L2, L3, PE)
  • großer Anschlussraum für vereinfachte Montage
  • separate Erdungsseilführung ohne Klemmraumeinschränkung
  • komplette Durchgangsverdrahtung inkl. Erdungslitze 10 mm², 400mm lang
  • L x B x H: 290 mm x 84 mm x 72 mm
Art des Zubehörs/Ersatzteils Kabelübergangskasten
Geeignet für Rohrdurchmesser 89 mm
Breite 84 mm
Bezeichnung HSW 2200
Höhe 290 mm
Tiefe 72 mm
Ausführung 2 Sicherungen D 01/ E 14 + Überspannungsschutz
