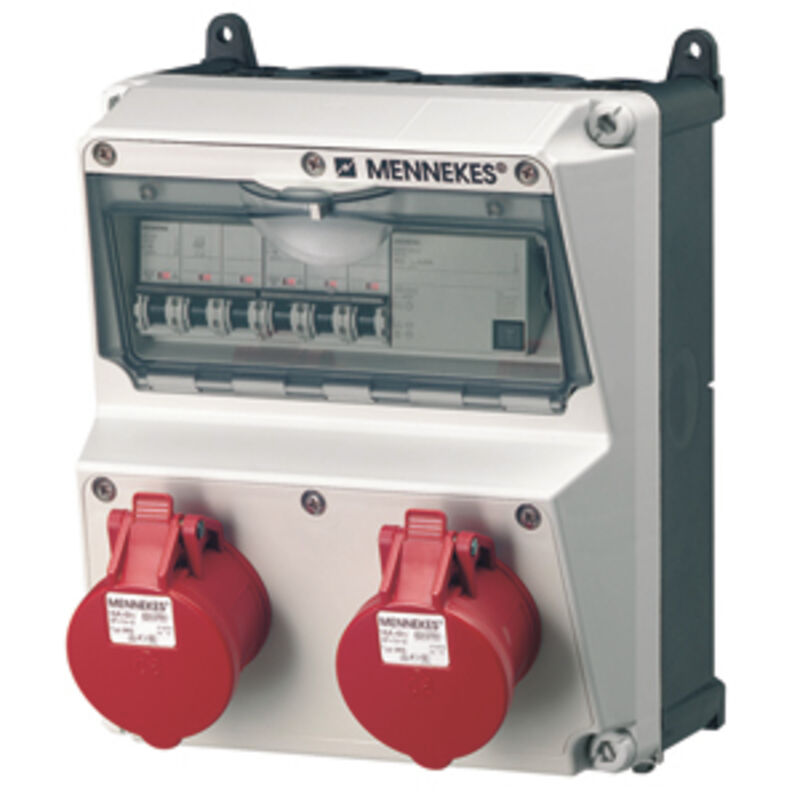

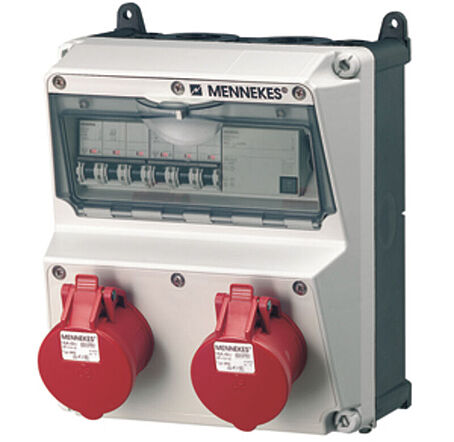

MENNEKES Steckdosen-Kombi AMAXX 2 2x16/5, IP44, + Abs.
AMAXX Steckdosen-Kombination, IP44
anschlussfertig verdrahtet
Schutzart IP 44
Gehäuse:
1 AMAPLAST-Gehäuse 260x225 mm (HxB)
plombierbar, mit Außen-u.Innenbefestigung
Unterteil schwarz
Oberteil elektrograu RAL 7035
seitlich anscharniert
mit Doppelgewinde-Deckelschrauben
Absicherung auf vorziehbarer Tragschiene
unter transparenter Betätigungsklappe
nach unten öffnend und mittels Vorhängeschloss
abschließbar
Steckdosen mit generell schräger Steckrichtung
Bestückung/Absicherung:
Pos.01
2 CEE-Steckdosen 16A 5p 400V
2 LS-Schalter 16A 3p C
Pos.01
1 FI-Schutzschalter 40A 4p IFN=0,03A
Leitungseinführung/Anschlussmöglichkeit:
2 M 32 oben (verschlossen)
2 M 32 unten (verschlossen)
je 2 M 20 oben und unten (verschlossen)
für 1 Leitung bis 5 x 10 mm²
AMAXX Steckdosen-Kombination, IP44
anschlussfertig verdrahtet
Schutzart IP 44
Gehäuse:
1 AMAPLAST-Gehäuse 260x225 mm (HxB)
plombierbar, mit Außen-u.Innenbefestigung
Unterteil schwarz
Oberteil elektrograu RAL 7035
seitlich anscharniert
mit Doppelgewinde-Deckelschrauben
Absicherung auf vorziehbarer Tragschiene
unter transparenter Betätigungsklappe
nach unten öffnend und mittels Vorhängeschloss
abschließbar
Steckdosen mit generell schräger Steckrichtung
Bestückung/Absicherung:
Pos.01
2 CEE-Steckdosen 16A 5p 400V
2 LS-Schalter 16A 3p C
Pos.01
1 FI-Schutzschalter 40A 4p IFN=0,03A
Leitungseinführung/Anschlussmöglichkeit:
2 M 32 oben (verschlossen)
2 M 32 unten (verschlossen)
je 2 M 20 oben und unten (verschlossen)
für 1 Leitung bis 5 x 10 mm²
| CEE-Steckdose - 16 A | 2x16A5p400V |
| CEE-Steckdose - 32 A | ohne |
| CEE-Steckdose - 63 A | ohne |
| CEE-Steckdose - 125A | ohne |
| Absicherung | LS-Schalter |
| FI-Schutzschalter | FI mit IFN 0,03 A (Standard) |
| Werkstoff des Gehäuses | Kunststoff |
| Einspeisung/Anschlussmöglichkeit | 1 Leitung (Stichleitung) |
| Handhabung | Wandmontage |
| Schutzart (IP) | IP44 |
| Militärausführung | Nein |
| Farbe | grau |
| Höhe | 260 mm |
| Breite | 225 mm |
| Tiefe | 209 mm |
