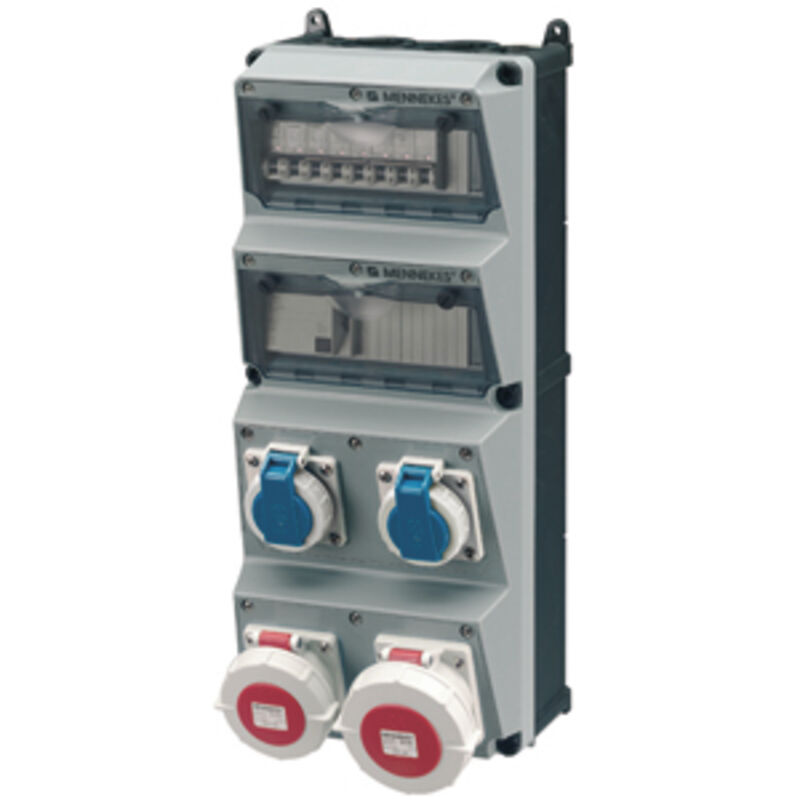

MENNEKES Steckdosen-Kombi AMAXX 4 Amelan 2xSSTD, 1x16/5, 1x32/5, IP67, + Abs.

Art. Nr.: AM 940016
Kein Lagerartikel

AMAXX Steckdosen-Kombination, IP67

anschlussfertig verdrahtet

Schutzart IP67



Gehäuse:

1 Amelan-Gehäuse 520x225 mm (HxB)

plombierbar, mit Außen-u.Innenbefestigung



Unterteil schwarz

Oberteil grau RAL 7000

seitlich anscharniert

mit Doppelgewinde-Deckelschrauben



Absicherung auf vorziehbaren Tragschienen

unter transparenten Betätigungsklappen

nach unten öffnend und mittels Vorhängeschloss

abschließbar

Steckdosen mit generell schräger Steckrichtung



Bestückung/Absicherung:

Pos.01

1 CEE-Steckdose 32A 5p 400V HW/VN

1 LS-Schalter 32A 3p C

Pos.02

1 CEE-Steckdose 16A 5p 400V HW/VN

1 LS-Schalter 16A 3p C

Pos.03

2 SCHUKO-Steckdosen 16A 2p+E 230V

2 LS-Schalter 16A 1p C



Pos.01-03

1 FI-Schutzschalter 63A 4p IFN=0,03A



Leitungseinführung/Anschlussmöglichkeit:

je 2 M 40 oben und unten (verschlossen)

je 2 M 20 oben und unten (verschlossen)

Klemme für 2 Leitungen bis 5 x 25 mm²

Auf die Merkliste datenblatt

AMAXX Steckdosen-Kombination, IP67

anschlussfertig verdrahtet

Schutzart IP67



Gehäuse:

1 Amelan-Gehäuse 520x225 mm (HxB)

plombierbar, mit Außen-u.Innenbefestigung



Unterteil schwarz

Oberteil grau RAL 7000

seitlich anscharniert

mit Doppelgewinde-Deckelschrauben



Absicherung auf vorziehbaren Tragschienen

unter transparenten Betätigungsklappen

nach unten öffnend und mittels Vorhängeschloss

abschließbar

Steckdosen mit generell schräger Steckrichtung



Bestückung/Absicherung:

Pos.01

1 CEE-Steckdose 32A 5p 400V HW/VN

1 LS-Schalter 32A 3p C

Pos.02

1 CEE-Steckdose 16A 5p 400V HW/VN

1 LS-Schalter 16A 3p C

Pos.03

2 SCHUKO-Steckdosen 16A 2p+E 230V

2 LS-Schalter 16A 1p C



Pos.01-03

1 FI-Schutzschalter 63A 4p IFN=0,03A



Leitungseinführung/Anschlussmöglichkeit:

je 2 M 40 oben und unten (verschlossen)

je 2 M 20 oben und unten (verschlossen)

Klemme für 2 Leitungen bis 5 x 25 mm²

CEE-Steckdose - 16 A 1x16A5p400V
CEE-Steckdose - 32 A 1x32A5p400V
CEE-Steckdose - 63 A ohne
CEE-Steckdose - 125A ohne
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) 2
Absicherung LS-Schalter
FI-Schutzschalter FI mit IFN 0,03 A (Standard)
Einspeisung/Anschlussmöglichkeit 2 Leitungen (Ringleitung/zum Durchschleifen)
Handhabung Wandmontage
Schutzart (IP) IP67
Militärausführung Nein
Farbe grau
Höhe 585 mm
Breite 290 mm
Tiefe 300 mm

MENNEKES Steckdosen-Kombi AMAXX 4 Amelan 2xSSTD, 1x16/5, 1x32/5, IP67, + Abs.
