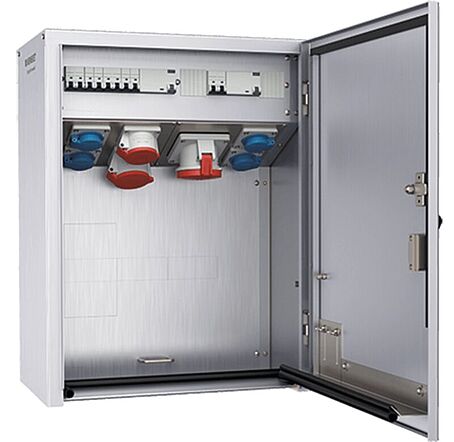

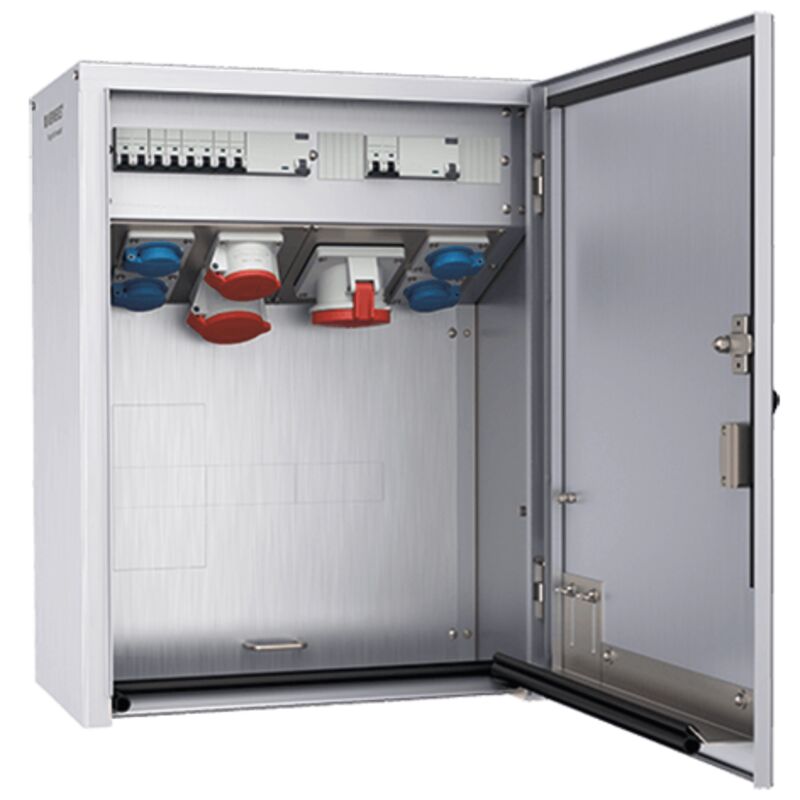

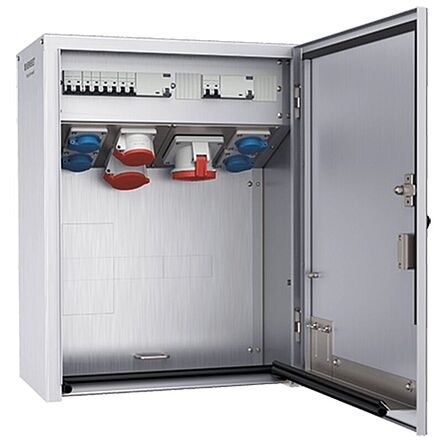

MENNEKES Edelstahl AP Kombi 4xSSTD 1x16/5 1x32/5 1x63/5 +Abs.
Aufputz-Verteiler, IP44
anschlussfertig verdrahtet
Schutzart IP 44
Gehäuse:
1 Edelstahlgehäuse, 1.4301
geschliffen, K240
700x530x350 mm (HxBxT)
Bestückung/Absicherung:
Pos.01
1 CEE-Steckdose 63A 5p 400V
1 LS-Schalter 63A 3p C
Pos.02
1 CEE-Steckdose 32A 5p 400V
1 LS-Schalter 32A 3p C
Pos.03
1 CEE-Steckdose 16A 5p 400V
1 LS-Schalter 16A 3p C
Pos.04
4 SCHUKO-Steckdosen 16A 2p+E 230V
4 LS-Schalter 16A 1p B
Pos.01,04 (2xSchuko)
Vorsicherung: 1 Neozed DO2/3p (E18)
mit Sicherungsschmelzeinsätzen 63A
1 FI-Schutzschalter 63A 4p IFN=0,03A
Pos.02-04 (2xSchuko)
Vorsicherung: 1 Neozed DO2/3p (E18)
mit Sicherungsschmelzeinsätzen 63A
1 FI-Schutzschalter 63A 4p IFN=0,03A
Leitungseinführung/Anschlussmöglichkeit:
2 x Leitungseinführungstülle unten,geeignet für
Leitungsdurchmesser von 13-49mm
2 x Messing - Verschlussschrauben M16 unten
1 x Messing - Verschlußschraube M20 unten
Klemme für 2 Leitungen bis 5 x 50 mm²
(Klemme nach BGVA2 berührungssicher)
Fronttür mit Schwenkhebelgriff und
Profilhalbzylinder
Bei gesteckten Steckern abschließbar
Gesamtgewicht: ca. 50 KG
Der Schutzgrad IP 44 wird nur bei
einer optimal auf den Kabeldurchmesser
eingestellten Kabelrampe erreicht !
