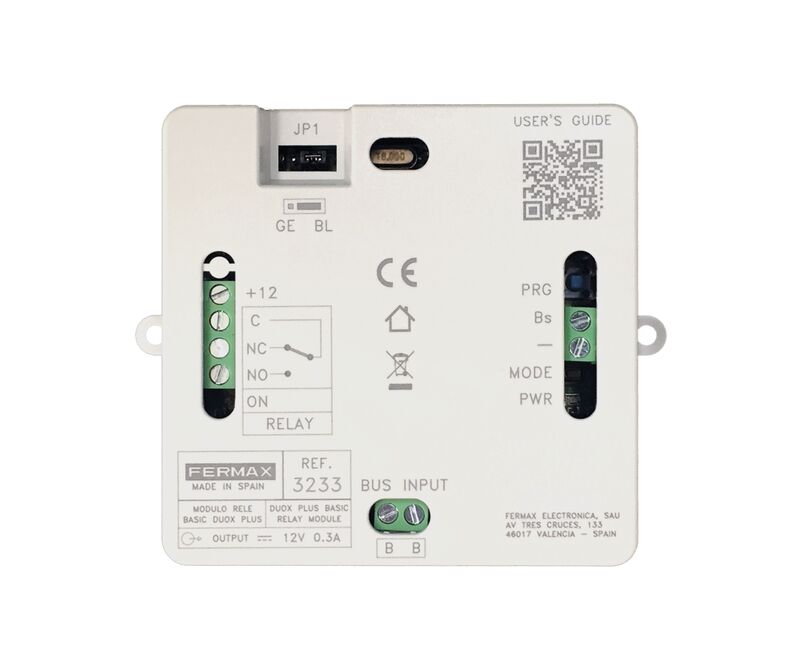

FERMAX DUOX plus Basic Relais
Produkteigenschaften: Einfache Integration in die Anlage; Betriebswahlschalter JP1: Haupteingang (GE); Block (Stiege) (BL); Betriebsart Haupteingang (GE) Alle Geräte können dieses Relais mit folgenden Funktionen ansteuern: Ruftaste / digitale Anwahl der Türstationen (als Rufanschaltrelais in der Wohneinheit für externe Läutwerke); Externes Türöffnungsrelais über Türöffnertaste; F1 Taste an der Innenstelle; F2 Taste an der Innenstelle; Ruf durch Portierzentrale; Betriebsart Block (Stiege) BL): Nur die Geräte in diesem Block (Stiege) können das Relais mit folgenden Funktionenansteuern: Ruftaste / digitale Anwahl der Türstationen (als Rufanschaltrelais in der Wohneinheit für externe Läutwerke); Externes Türöffnungsrelais über Türöffnertaste; F1 Taste an der Innenstelle; F2 Taste an der Innenstelle; Ruf durch Portierzentrale; Allgemeine Einstellungen: Konfiguration der Aktivierungszeit; LED Anzeigen für Schaltzustand und Einstellungen am Gerät; Konfiguration des Relais mittels Tasten und LED Anzeige am Gerät; potfreier Wechselkontakt; Spannung für Türöffner 12VDC, max. 300mA vom Bus oder über zusätzlichen Trafo; Externe Relaisansteuerung; Relais- Schaltzeit zeitgesteuert von 1- 99; Maße (B x H x T):90 x 90 x 32 mm; Farbe: weiß; System: DUOX plus;
Multifunktionsrelais Basic
FERMAX DUOX plus Basic Relais
Produkteigenschaften: Einfache Integration in die Anlage; Betriebswahlschalter JP1: Haupteingang (GE); Block (Stiege) (BL); Betriebsart Haupteingang (GE) Alle Geräte können dieses Relais mit folgenden Funktionen ansteuern: Ruftaste / digitale Anwahl der Türstationen (als Rufanschaltrelais in der Wohneinheit für externe Läutwerke); Externes Türöffnungsrelais über Türöffnertaste; F1 Taste an der Innenstelle; F2 Taste an der Innenstelle; Ruf durch Portierzentrale; Betriebsart Block (Stiege) BL): Nur die Geräte in diesem Block (Stiege) können das Relais mit folgenden Funktionenansteuern: Ruftaste / digitale Anwahl der Türstationen (als Rufanschaltrelais in der Wohneinheit für externe Läutwerke); Externes Türöffnungsrelais über Türöffnertaste; F1 Taste an der Innenstelle; F2 Taste an der Innenstelle; Ruf durch Portierzentrale; Allgemeine Einstellungen: Konfiguration der Aktivierungszeit; LED Anzeigen für Schaltzustand und Einstellungen am Gerät; Konfiguration des Relais mittels Tasten und LED Anzeige am Gerät; potfreier Wechselkontakt; Spannung für Türöffner 12VDC, max. 300mA vom Bus oder über zusätzlichen Trafo; Externe Relaisansteuerung; Relais- Schaltzeit zeitgesteuert von 1- 99; Maße (B x H x T):90 x 90 x 32 mm; Farbe: weiß; System: DUOX plus;
- Systemtechnologie: DUOX Plus
- Verwendbar als Rufanschaltrelais
- die Zuordnung als Türöffnerrelais, Zusatzrelais für F1 und F2 nicht selektierbar (Zentralbefehl)
- Schaltzeit von 1- 99 Sek. einstellbar
- potentialfreier Wechselkontakt
- Spannung für Türöffner 12 VDC, max. 300 mA
- Maximale Kontaktbelastung: 230V AC / 60V DC, 3A
- LED- Anzeige
- Abmessungen (B x H x T): 90 x 90 x 32 mm
- Platzbedarf: 5 TE
| Funktion | schalten |
| System DUOX | Ja |
| Installationstechnik | Bus-System |
| Werkstoff | Kunststoff |
| Montageart | DIN-Schiene |
| Breite | 90 mm |
| Tiefe | 32 mm |
| Breite in Teilungseinheiten | 5 |
