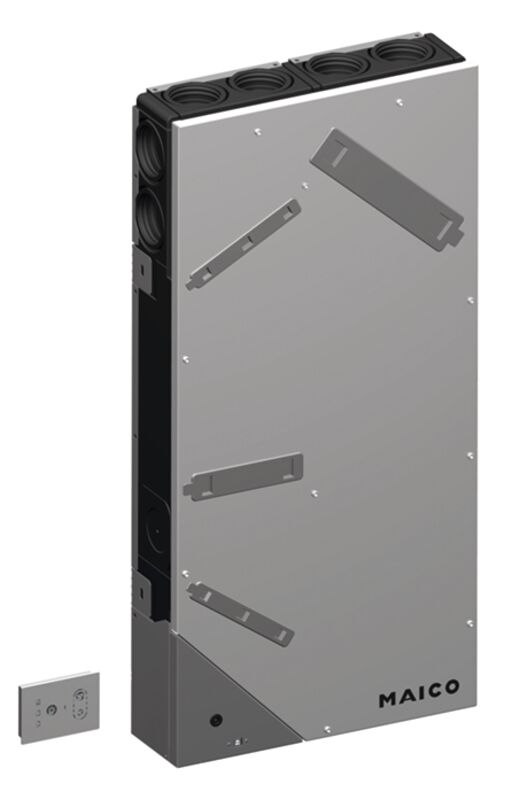

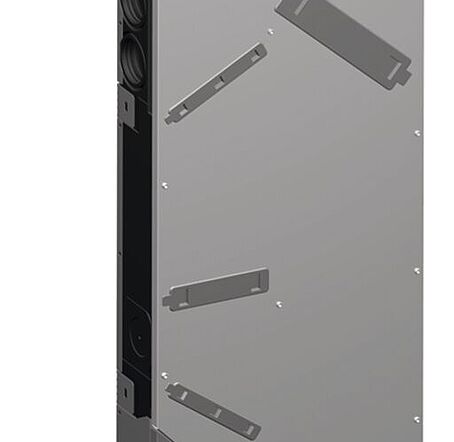

MAICO WS 75 Powerbox mit Anschlüssen hinten

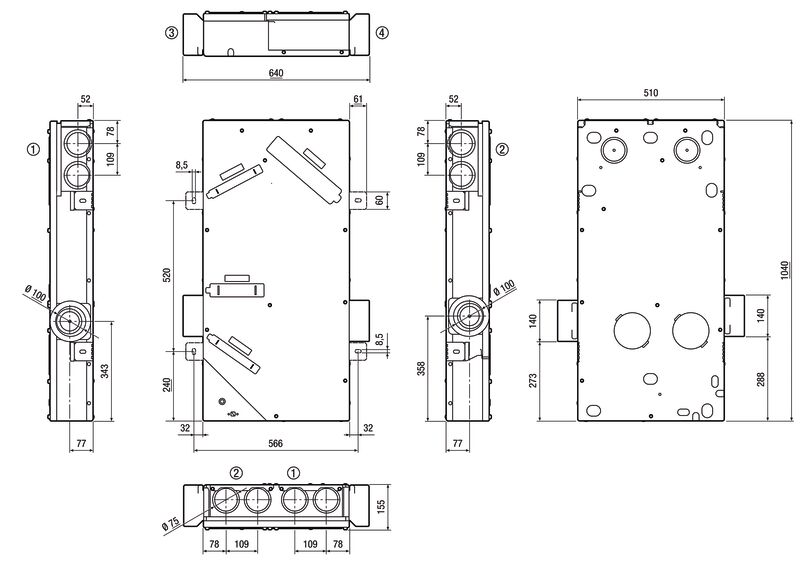

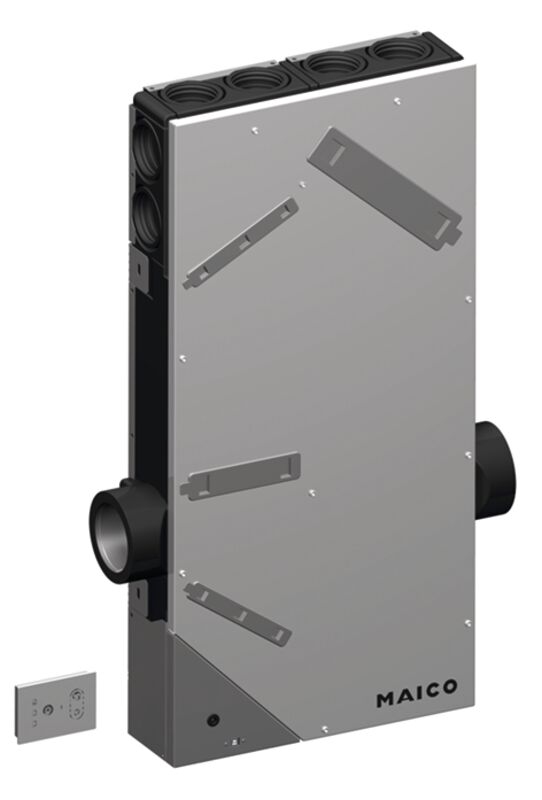

Ausführung - Montagemöglichkeiten: wandhängend (senkrecht, waagrecht). Versenkbar bei Unterputzmontage. - DN 90 Fort- und Außenluftanschluss an der Geräterückseite.Kurzbeschreibung - Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 20 bis 70 m3/h. - Sehr leises Gerät mit äußerst guten Schalldämmeigenschaften. - Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. - Hygienezertifikat nach VDI 6022, Blatt 1 vorhanden. - Kompakt und hocheffizient - Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie: 6,1 W in Stufe 2 (30 m3/h) für das gesamte Lüftungsgerät. - Besonders geeignet für den modernen Neubau und Sanierungen. - KfW-Förderfähigkeit und NRW-Förderung sind gegeben. - Plug & Play: Einfache Inbetriebnahme, kostenlose Inbetriebnahmesoftware. - Keine Druckschwankungsempfindlichkeit: Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig. - Verschiedene Betriebsarten: Aus, Manuell, Auto Sensor, ECO-Abluft, ECO-Zuluft. - Anzeige der Luftqualität via LED. - Hochwertige Raumluftsteuerung RLS G1 WS aus Glas im Lieferumfang. - ISO Coarse 80 % (G4) Filter in der Ab- und Außenluft. Außenluftseitig ist optional eine Filterkaskade mit einem ISO ePM1 60 % (F7) Pollenfilter möglich. Filter ohne Werkzeug wechselbar. - Die Powerbox ist mit einem hochmodernen Enthalpie-Wärmetauscher mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet. - Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz). - Bypassbetrieb / Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung. - Die Powerbox ist per APP (air@home) und über das browserbasierte Webtool (www.air-home.de) mittels integrierter W-LAN-Schnittstelle ansteuerbar. - Serienmäßige USB-Schnittstelle zur Inbetriebnahme. - Das Gerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z.B. Alarm / Betriebsanzeige / Nachheizung / Vorheizung / Außenklappe. - 1 Eingangskontakt (12 V) ist vorhanden für z.B. sicherheitstechnische Abschaltungen. - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe. - Integrierte MODBUS-Schnittstelle (TCP) für Integration in die Gebäudeleittechnik. - Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme. - Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme. - Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten. - Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung) sowie hohe Benutzerfreundlichkeit für Service und Wartung. - Einsatzbereiche: Räume bis 60 m2: Studentenzimmer, Pflegeheime, betreutes Wohnen, Hotelzimmer, Büros, Besprechungszimmer, Wartezimmer.MerkmaleGehäuse - Gehäuse mit hoher Luftdichtigkeit aus wärmebrückenfreiem, temperaturbeständigem, schall- und wärmedämmendem EPP-Material mit pulverbeschichteter Blechverkleidung. Farbe: Verkehrsweiß ähnlich RAL 9016 - Feinstruktur matt. - EPP-Gehäuse mit sehr guten hygienischen / nicht hygroskopische Eigenschaften. - Material geprüft vom Institut für Lufthygiene nach VDI 6022. - Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.Filter - ISO Coarse 80 % (G4) Filter in der Ab- und Außenluft. Außenluftseitig ist optional eine Filterkaskade mit einem ISO ePM1 60 % (F7) Pollenfilter möglich. - Werkzeugloser Filtertausch.Empfohlenes Zubehör: - WS 75 Powerbox S • Steckverbinder SVR 100 (Art.-Nr. 0055.0188) - WS 75 Powerbox H • Rohbaumontage-Set Aufputz: WS 75 RSAP (Art.-Nr. 0093.1615) oder Rohbaumontage-Set Unterputz: WS 75 RSUP (Art.-Nr. 0093.1616) • Abdeckung Aufputz: WS 75 APA (Art.-Nr. 0093.1617) oder Abdeckung Unterputz: WS 75 UPA (Art.-Nr. 0093.1618) oder Abdeckung Unterputz Glas: WS 75 UPGA (Art.-Nr. 0093.1619)Optionales Zubehör: - Laibungselement Duo LE (Art.-Nr. 0093.0088) - Laibungselement-Verlängerung Duo LEV (Art.-Nr. 0093.0089)Bedienung - Raumluftsteuerung RLS G1 WS im Lieferumfang: Ein/Aus, 5 manuell einstellbare Luftstufen (z.B. Lüftung zum Feuchteschutz, Lüftung zur reduzierten Lüftung, Nennlüftung, Stoßlüftung und Intensivlüftung), Automatikbetrieb, Filterwechselanzeige, Störungsanzeige. - WS 75 Powerbox S: Die Steuerung wird extern an der UP-Dose montiert. - WS 75 Powerbox H: Steuerung direkt am Gerät oder extern an einer UP-Dose montiert. - Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B. • Liveberichterstellung, Nutzerverwaltung • Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb • Manueller Betrieb / AUS • ECO-Betrieb Zuluft oder ECO-Betrieb Abluft • Filterabfragen, Fehlermeldungen - USB-Anschluss für Service / Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware. - Netzwerkverbindung über integriertes 2,4 GHz WLAN-Modul. - Smart-Home ready (z.B. Loxone über MODBUS TCP/IP). - Modbus TCP in Arbeit. - Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org. - Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org.Steuerung - Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert). - Stufenlose bedarfsgeführte Anpassung der Luftmengen. - Integrierte Überfeuchtungsschutz-Funktion. - 3 Temperatursensoren in der Außen-, Fort- und Zuluft. - 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen. - Alternative Zubehörsensoren für den Abluftstutzen: Kombisensor Temperatur-Feuchte-CO2 oder Temperatur-Feuchte-VOC. - Bis zu 2 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar. - Multifunktionskontakt zur Ansteuerung von z.B. Betriebs- und Störungsanzeige, Heizregister, Außenklappen oder Kühlung. - Eingang für sicherheitstechnische Abschaltung über 12V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte). - Einschlaffunktion: Gerät wird über eine einstellbare Einschlafdauer ausgeschalten und läuft anschließend wieder an.Zulassungen und Zertifikate - Prüfbericht nach DIN EN 13141-8. - Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher. - Eintragung in TZWL- Bulletin.Wärmetauscher / Wärmerückgewinnung - Hocheffizienter Enthalpie-Kreuzgegenstrom-Wärmetauscher. - Wärmerückgewinnung bis 93 % und Feuchterückgewinnung bis 75 %. - Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1. - Wärmetauscher mit Wasser reinigbar, antimikrobiell. - Kein Kondensatanschluss notwendig.Sommerschaltung - Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung.Frostschutz - Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen durch Überwachung der Fortlufttemperatur. - Bei Frostgefahr wird der Außenluftvolumenstrom schrittweise reduziert.Ventilatoren - Radialventilatoren in Außenluft und Fortluft. - Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung. - 4 Lüftungsstufen von 20 m3/h bis 70 m3/h stufenlos einstellbar.Montagehinweise - Aufputzmontage zusammen mit dem Rohbaumontage-Set WS 75 RSAP und der Aufputz-Abdeckung WS 75 APA oder Unterputzmontage zusammen mit dem Rohbaumontage-Set WS 75 RSUP und der Unterputz Abdeckung WS 75 UPA oder der Unterputz-Glas-Abdeckung WS 75 UPGA. - Empfohlene Kernlochbohrung: DN 140 mit leichtem Gefälle nach außen. - Gehäusedeckel leicht demontierbar. - Keine Einregulierung der Anlage notwendig. - Das Gerät wird betriebsfertig montiert. Der elektrische Anschluss erfolgt mittels Festverdrahtung.Artikel:WS 75 Powerbox H - Ausführung: Fort- und Außenluftanschluss hinten - Anzahl Lüftungsstufen: 4 - Fördervolumen: 20 m3/h / 70 m3/h / (Werkseinstellung 20 / 30 / 40 / 50 m3/h) - SEC average: -40,82 kWh/(m2*a) - Energieeffizienzklasse: A - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximale Leistungsaufnahme: 5,2 W / 6,1 W / 8,3 W / 11,5 W - Stand-By-Leistungsaufnahme: < 1 W - IMax: 0,2 A - Schutzart: IP 00 - Elektrische Steckverbindung: Klemme - Einbauort: Außenwand - Einbauart: Aufputz - Systemart: dezentral/zentral - Material Gehäuse: Kunststoff EPP - Material Wärmetauscher: Kunststoff - Material Innenverkleidung: EPP - Farbe: verkehrsweiß RAL 9016 (Feinstruktur matt) - Gewicht: 16,85 kg - Gewicht mit Verpackung: 19,88 kg - Filterart: Außen- und Abluftfilter - Filterklasse: ISO Coarse 80 % (G4) / optional ISO ePM1 60 % (F7) - Anschlussdurchmesser: 90 mm / 75 mm - Breite: 510 mm - Höhe: 1040 mm - Tiefe: 155 mm - Breite mit Verpackung: 595 mm - Höhe mit Verpackung: 1130 mm - Tiefe mit Verpackung: 210 mm - Fördermitteltemperatur bei IMax: -15 °C bis 60 °C - Umgebungstemperatur: 10 °C bis 40 °C - Wärmebereitstellungsgrad: 93 % / bei 20 m3/h - Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom - Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 75 % - Zulässige Feuchte im Aufstellraum: 80 % - Bypass: nein - Vorheizregister: optional - Enthalpie-Wärmetauscher: ja - Frostschutzschaltung: ja - Sommerschaltung: ECO-Abluft / ECO-Zuluft - Filterüberwachung: zeitgesteuert - Feuchteregelung: integriert - CO2-Regelung (optional): WS 75 CO2, PP 45 CO2, SKD - Luftqualitätsregelung (optional): WS 75 VOC, PP 45 VOC - KNX-Anbindung (optional): K-SM - MODBUS-Schnittstelle: integriert - Bedienteil im Lieferumfang: RLS G1 WS, APP - Funkintegration EnOcean (optional): ja - Mobile Ansteuerung: ja - Schalldruckpegel: 15 dB(A) / 16 dB(A) / 19 dB(A) / 20 dB(A) / Unterputzmontage, Abstand 1 m Freifeldbedingungen - Bewertete max. Element-Normschallpegeldifferenz Dn,w: 56 dB / gemessen mit Rückschlagklappe und Kombi-Wandstutzen, 62 dB gemessen mit Rückschlagklappe und Laibungselement - Bewertetes Schalldämmmass Rw,R: 31 dB / gemessen mit Rückschlagklappe und Kombi-Wandstutzen, 37 dB gemessen mit Rückschlagklappe und Laibungselement - Max. Drehzahl: 2000 1/min
